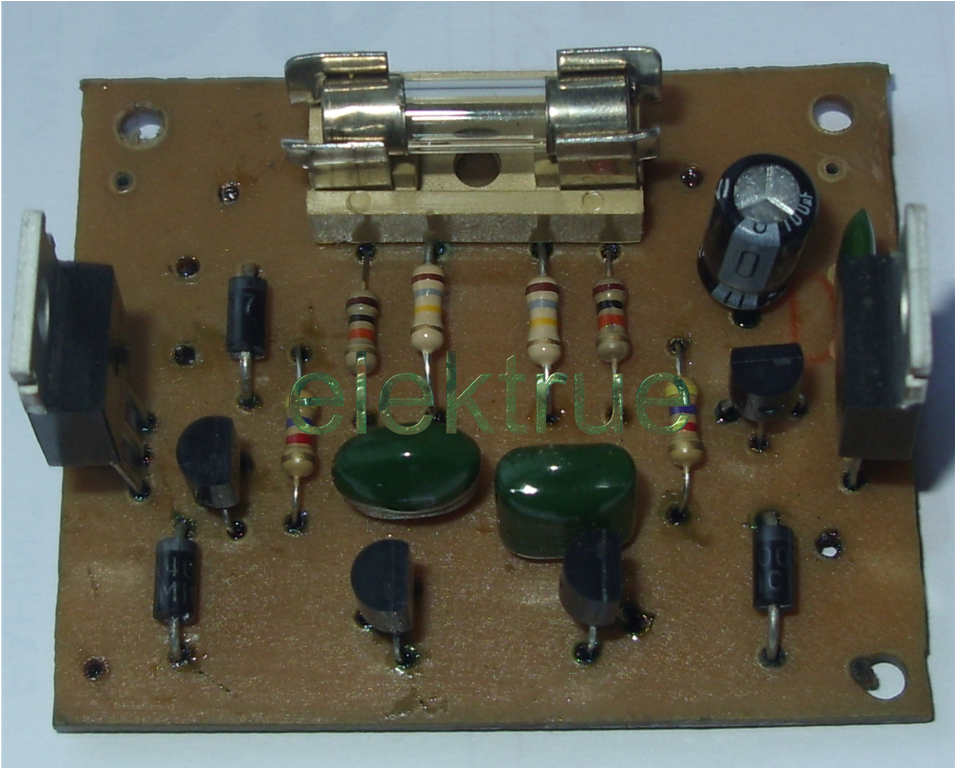

Inverter 30 Watt menggunakan 6 Transistor

Inverter ini menghasilkan tenaga 30 watt, mengkonversi tegangan DC 12 volt dari AKI (akumulator) menjadi tegangan AC 220-230 volt 50 ... thumbnail 1 summary




Inverter ini menghasilkan tenaga 30 watt, mengkonversi tegangan DC 12 volt dari AKI (akumulator) menjadi tegangan AC 220-230 volt 50 Hz, sama dengan frekuensi listrik yang digunakan di rumah.
Alat ini dapat digunakan untuk menyalakan beberapa lampu saat listrik rumah padam, bisa juga digunakan untuk menyalakan lampu saat berkemah atau saat melakukan kegiatan malam hari ditempat yang tidak terjangkau dari jaringan listrik.

Cara Kerja Rangkaian

Konsep rangkaian Inverter 30 watt ini adalah sebagai berikut


Arus DC dari aki 12 volt masuk ke rangkaian generator Frekuensi 50Hz yang terdiri dari 4 transistor 2SC1815 C1-C2, dan R1-R6. Keluaran arus yang berosilasi 50Hz masuk ke 2 transistor D313 untuk mendriver trafo 12 volt CT.

Skema Rangkaian


Daftar Komponen

Transistor
Q1-Q4 _______________ 2SC1815 transistor NPN ___ 4 biji
Q5-Q6 _______________ 2SD313 transistor NPN ___ 2 biji
Dioda
D1-D3 _______________ 1N4007
Kapasitor
C1-C2 _______________ 100nF 100V Milar __ 2 biji
C3 __________________ elko 100uF 25V __ 1 biji
C4 __________________ 10nF 100V Milar __ 1 biji
Resistor
R1,R4 _______________ 10k 0,25W  __ 2 biji
R2,R3 _______________ 180k 0,25W __ 2 biji
R5,R6 _______________ 4k7 0,25W __ 2 biji
Trafo
T1 __________________ 12V CT 0,5A
Aki 12V

Layout Inverter 30 watt


Download Printout Layout Inverter 30 Watt 6 Transistor
Printout atas bawah
Printout atas
Printout bawah
